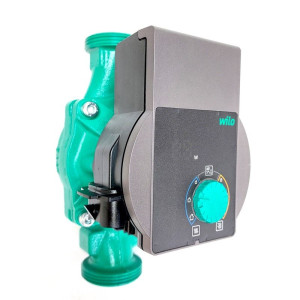

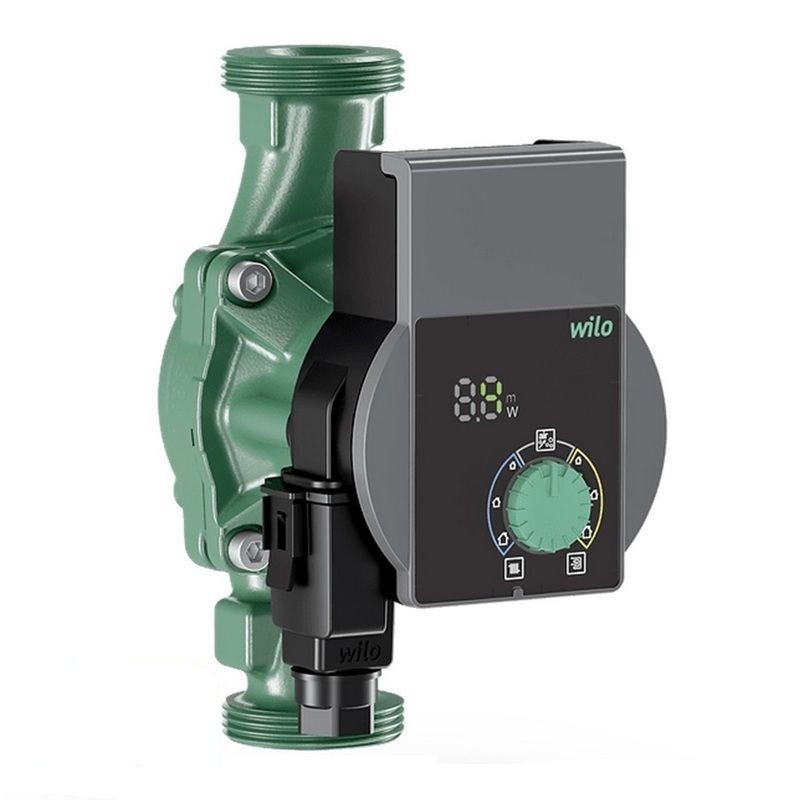

Vysoko účinné obehové čerpadlo s automatickou reguláciou výkonu podľa aktuálnej spotreby. Vhodné pre radiátorové alebo podlahové vykurovacie systémy. Úsporný ECM motor, automatické odblokovanie, jednoduché nastavenie. NOVÁ GENERÁCIA
Oběhová čerpadla Wilo Yonos PICO patří mezi nejkvalitnější a nejprodávanější malá oběhová čerpadla pro rodinné domy. Jedná se o mokroběžné čerpadlo s integrovanou elektronickou regulací, která automaticky přizpůsobí výkon čerpadla aktuální potřebě otopné soustavy. Díky tomu je čerpadlo vysoce účinné a oproti starým neregulovaným čerpadlům může uspořit až 80% energie (v závislosti na konkrétní instalaci). Čerpadla Yonos PICO se nejčastěji využívají pro radiátorové topení, podlahové vytápění, chlazení nebo klimatizaci. Naopak není vhodné pro cirkulaci teplé užitkové/pitné vody.

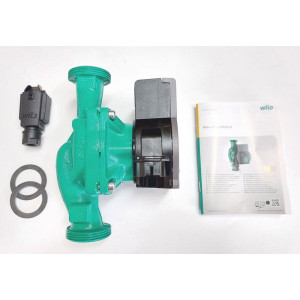

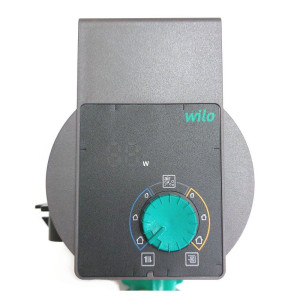

Úsporný ECM motor je odolný proti zablokování a má velký záběrový moment, což usnadňuje jeho odblokování po delší nečinosti (např. letní odstávka). Čerpadlo je také vybaveno funkcí automatického odblokování rotoru a samočinného odvzdušnění. Přehledný ovládací panel s displejem zobrazuje aktuální příkon čerpadla, nastavenou výtlačnou výšku a případná chybová hlášení. Díky praktickému ovládacímu knoflíku je možné velmi snadno nastavit vhodný provozní režim. Čerpadlo umožňuje nastavit variabilní tlak (pro běžné vytápění radiátory) nebo konstantní tlak (pro podlahové vytápění). Otočením ovládacího knoflíku do horní polohy dojde k samočinnému odvzdušnění čerpadla. Rozměry a tvar čerpadla jsou přizpůsobeny starým neregulovaným čerpadlům, takže je možné provést jejich snadnou výměnu bez nutnosti úpravy potrubí nebo připojení. Podle potřeby je možné skříň čerpadla variabilně natočit do požadované polohy. Pro elektrické zapojení je k dispozici Wilo konektor, do kterého se jednoduše upevní elektrický kabel a konektor se připojí k čerpadlu. Čerpadlo se dodává s Wilo konektorem a se dvěma kusy plochého těsnění, takže je ihned připraveno k použití.
Čerpadla řady Yonos PICO jsou ideální pro výměnu starých neregulovaných čerpadel Wilo Star-RS, Wilo Star-E, Wilo ECO, Wilo P, Grundfos UPS, Grundofos UP, Grundfos Alpha aj. Při výběru vhodného čerpadla stačí pouze ověřit dimenzi připojení (nejčastěji 15, 25 nebo 30), maximální dopravní výšku čerpadla (nejčastěji 4, 6 nebo 8 metrů) a vestavnou délku čerpadla (180 nebo 130 mm).
Čerpadla Yonos PICO nejsou vhodná pro cirkulaci teplé užitkové/pitné vody. Pro tyto účely použijte čerpadla Star-Z NOVA.
Hlavní výhody
Automatická regulace výkonu podle aktuální spotřeby v topném systému
Vysoká účinnost - nízká spotřeba energie
Dva provozní režimy - radiátory (variabilní tlak) nebo podlahové vytápění (konstantní tlak)
Precizní nastavení požadované výtlačné výšky
Zobrazení aktuálního příkonu
Úsporný ECM motor odolný proti zablokování
Zobrazení případných chybových hlášení
Funkce automatického odblokování rotoru po delší odstávce
Funkce samočinného odvzdušnění pro tichý chod čerpadla
Snadná montáž a nastavení - jednoduchá výměna za staré typy
Možnost otočení skříně čerpadla do požadované polohy
Jednoduché elektrické připojení přes Wilo konektor
Záruka 5 let
Technické parametry modelu Yonos PICO 15/1-6-130
Max. výtlačná výška 6 m - vhodné pro cca 12-20 radiátorů nebo podlahové vytápění od 80 m2 do 220 m2 plochy
Připojovací závit G 1" - připojení na trubku Rp 1/2"
Vestavná délka 130 mm
Index energetické účinnosti EEI ≤ 0,20
Max. provozní tlak 10 bar
Povolené médium - topná voda, směs vody s glykolem do 50%
Povolená teplota média od -10°C do +95°C
Povolená teplota okolí od -10°C do +40°C
Síťová přípojka 1~230V, 50/60 Hz
Příkon 3 - 40 W
Kabelový konektor 11 PF - pro kabel 3x1.5mm
Krytí IPX 4D
Hmotnost 1,8 kg
Samočinné odvzdušnění
Čerpadlo Yonos PICO je vybaveno funkce samočinného odvzdušnění, která zajišťuje tichý chod čerpadla. Tato funkce umožňuje odstranění nežádoucího vzduchu z hydraulické části čerpadla, především pak z ložisek. Po otočení ovládacího knoflíku do horní pozice "air" dojde ke spuštění funkce a čerpadlo cca 10 minut zvyšuje a snižuje průtok vody a vytlačuje vzduch ze zařízení. Po skončení odvzdušnění je nutné ovládací knoflík otočit zpět do provozní polohy. Tato funkce nenahrazuje odvzdušnění topné soustavy (odvzdušní pouze čerpadlo). Soustavu je následně nutné odvzdušnit v nejvyšším místě instalace.
Chybová hlášení
Čerpadlo má zabudovaná čidla a vyhodnocovacího zařízení umožňuje identifikovat případnou závadu čerpadla. V případě poruchy se na displeji čerpadla zobrazí příslušný chybový kód. Seznam chybových kódů je k dispozici na webových stránkách výrobce nebo v aplikaci Wilo Assistant.
Nastavení čerpadla pro vytápění radiátory
Nastavení čerpadla pro podlahové vytápění
Výkonová charakteristika
Wilo Yonos PICO - předchozí generace
Připojení pomocí Wilo konektoru
Variabilní nastavení polohy skříně a elektrické zapojení
Povolené montážní polohy čerpadla
Parametre
Max. výtlak [m]6
Vstavaná dĺžka [mm]130
Pripojovací závitG 1"
Pripojenie na rúrkuRp 1/2"
Index energetickej účinnosti EEI≤ 0,20
Max. prevádzkový tlak [bar]10
Menovitý príkon P1 [W]3 - 40
Menovité napätie1 x 230 V
Stupeň krytiaIP X4
Dĺžka napájacieho kábla [m]bez kabelu
Hmotnosť netto [kg]1,8
Ostatnésoučástí jsou dvě těsnění a připojovací konektor
Nemecká spoločnosť Wilo je popredným svetovým výrobcom špičkovej čerpacej techniky na zásobovanie vodou, odvádzanie a čistenie odpadových vôd, vykurovanie, chladenie a klimatizáciu.
Spoločnosť Wilo SE je koncernom so sídlom v Dortmunde združujúcim celosvetovo viac ako 70 dcérskych spoločností. Po celom svete zamestnáva vyše 7 tisíc zamestnancov a dosahuje ročný obrat cez 30 mld. Sk, pričom podstatnú časť výnosov tvorí práve čerpacia technika. Tiež na slovenskom trhu patrí Wilo spoločne s výrobcami Grundfos, KSB a Sigma k najrozšírenejším značkám, ktoré ponúkajú komplexnú produktovú ponuku čerpadiel. Wilo patrí medzi lídrov v inováciách a jeho čerpadlá sa vyznačujú vysokou technickou úrovňou, kvalitou spracovania a vysokou účinnosťou. Jedným zo zakladateľov spoločnosti bol Wilhelm Opländer, ktorý vymyslel a nechal si patentovať prvé obehové čerpadlo na svete, čím definoval nový technologický smer vo vykurovaní budov. V segmente obehových čerpadiel patrí spoločnosť Wilo dodnes k svetovej špičke. Špičkovej kvalite zodpovedá aj vyššia cena výrobkov, takže čerpadlá Wilo sa najčastejšie využívajú tam, kde je potrebná 100% spoľahlivosť a vysoká výkonnosť.

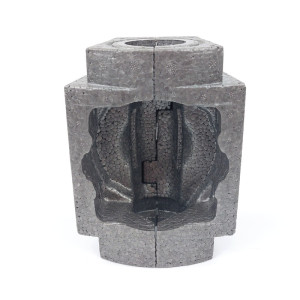

Tepelná izolácia pre obehové čerpadlá Wilo Yonos PICO, Stratos PICO a Varios PICO. Izolácia znižuje tepelné straty čerpadla až o 85% a zvyšuje energetickú účinnosť systému. Originál Wilo.

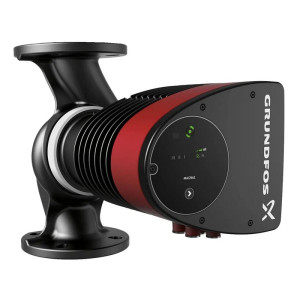

Elektronické obehové čerpadlo s automatickou reguláciou výkonu pre väčšie vykurovacie a chladiace systémy. Tri prevádzkové režimy, vysoká účinnosť a úsporný ECM motor, nízka hlučnosť, jednoduchá inštalácia.

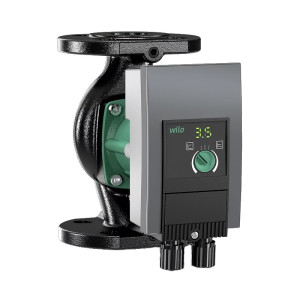

Úsporné obehové čerpadlo s automatickou reguláciou výkonu pre väčšie vykurovacie systémy. Tri prevádzkové režimy vr. konštantných otáčok, úsporný EC motor odolný proti zablokovaniu, LED displej, mäkký štart.

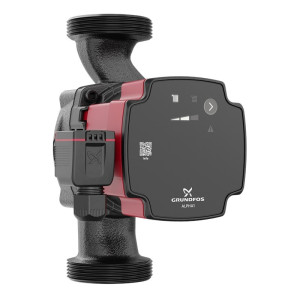

Prémiové elektronické obehové čerpadlo pre malé vykurovacie a klimatizačné systémy. Automatická regulácia výkonu, päť prevádzkových režimov, ovládací panel s displejom, vysoká účinnosť, vrátane tepelnej izolácie.

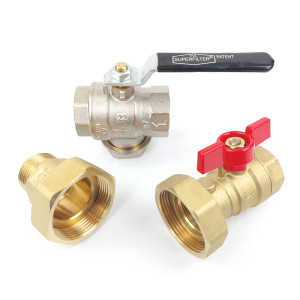

Inštalačná sada pre obehové čerpadlá. Obsahuje guľový kohút so vstavaným magnetickým filtrom Superfilter 1", pripojovací guľový kohút IVR a šróbenie. Určené pre čerpadlá s pripojovacím závitom 6/4".

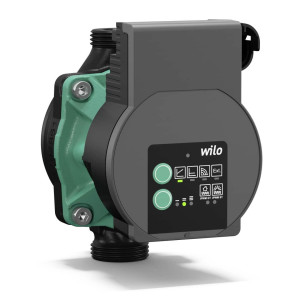

Univerzálne úsporné obehové čerpadlo pre vykurovacie, solárne alebo geotermálne systémy. Kompaktná konštrukcia, možnosť regulácie externým signálom, funkcia synchronizácie. Vhodné na výmenu starého kotlového čerpadla.
