Vysoce účinné oběhové čerpadlo s automatickou regulací výkonu podle aktuální spotřeby. Vhodné pro radiátorové nebo podlahové topné systémy. Úsporný ECM motor, automatické odblokování, snadné nastavení. NOVÁ GENERACE

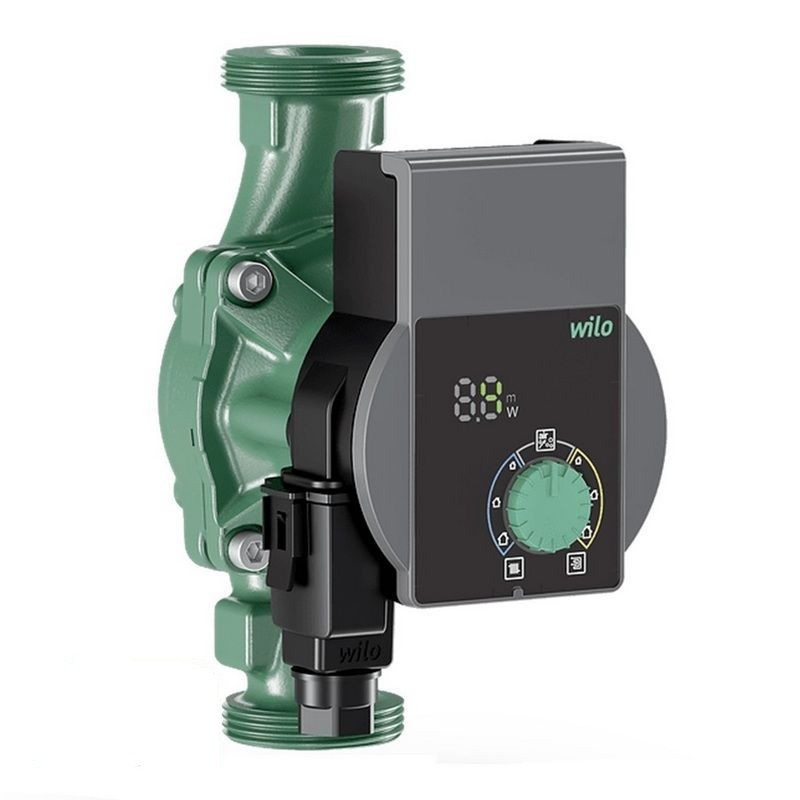

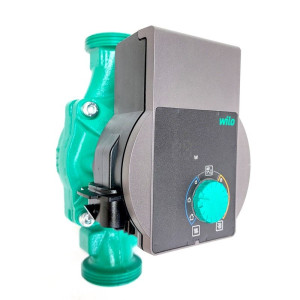

Oběhová čerpadla Wilo Yonos PICO patří mezi nejkvalitnější a nejprodávanější malá oběhová čerpadla pro rodinné domy. Jedná se o mokroběžné čerpadlo s integrovanou elektronickou regulací, která automaticky přizpůsobí výkon čerpadla aktuální potřebě otopné soustavy. Díky tomu je čerpadlo vysoce účinné a oproti starým neregulovaným čerpadlům může uspořit až 80% energie (v závislosti na konkrétní instalaci). Čerpadla Yonos PICO se nejčastěji využívají pro radiátorové topení, podlahové vytápění, chlazení nebo klimatizaci. Naopak není vhodné pro cirkulaci teplé užitkové/pitné vody.

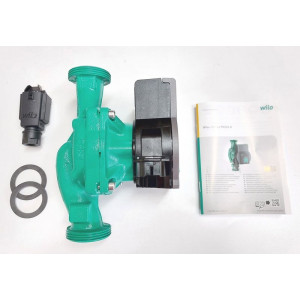

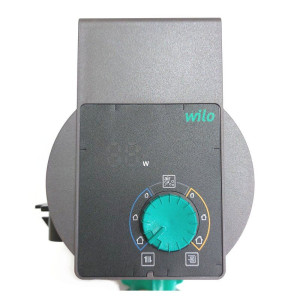

Úsporný ECM motor je odolný proti zablokování a má velký záběrový moment, což usnadňuje jeho odblokování po delší nečinosti (např. letní odstávka). Čerpadlo je také vybaveno funkcí automatického odblokování rotoru a samočinného odvzdušnění. Přehledný ovládací panel s displejem zobrazuje aktuální příkon čerpadla, nastavenou výtlačnou výšku a případná chybová hlášení. Díky praktickému ovládacímu knoflíku je možné velmi snadno nastavit vhodný provozní režim. Čerpadlo umožňuje nastavit variabilní tlak (pro běžné vytápění radiátory) nebo konstantní tlak (pro podlahové vytápění). Otočením ovládacího knoflíku do horní polohy dojde k samočinnému odvzdušnění čerpadla. Rozměry a tvar čerpadla jsou přizpůsobeny starým neregulovaným čerpadlům, takže je možné provést jejich snadnou výměnu bez nutnosti úpravy potrubí nebo připojení. Podle potřeby je možné skříň čerpadla variabilně natočit do požadované polohy. Pro elektrické zapojení je k dispozici Wilo konektor, do kterého se jednoduše upevní elektrický kabel a konektor se připojí k čerpadlu. Čerpadlo se dodává s Wilo konektorem a se dvěma kusy plochého těsnění, takže je ihned připraveno k použití.

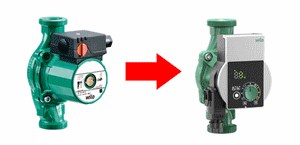

Čerpadla řady Yonos PICO jsou ideální pro výměnu starých neregulovaných čerpadel Wilo Star-RS, Wilo Star-E, Wilo ECO, Wilo P, Grundfos UPS, Grundofos UP, Grundfos Alpha aj. Při výběru vhodného čerpadla stačí pouze ověřit dimenzi připojení (nejčastěji 15, 25 nebo 30), maximální dopravní výšku čerpadla (nejčastěji 4, 6 nebo 8 metrů) a vestavnou délku čerpadla (180 nebo 130 mm).
Čerpadla Yonos PICO nejsou vhodná pro cirkulaci teplé užitkové/pitné vody. Pro tyto účely použijte čerpadla Star-Z NOVA.
Hlavní výhody
Automatická regulace výkonu podle aktuální spotřeby v topném systému
Vysoká účinnost - nízká spotřeba energie
Dva provozní režimy - radiátory (variabilní tlak) nebo podlahové vytápění (konstantní tlak)
Precizní nastavení požadované výtlačné výšky
Zobrazení aktuálního příkonu
Úsporný ECM motor odolný proti zablokování
Zobrazení případných chybových hlášení
Funkce automatického odblokování rotoru po delší odstávce
Funkce samočinného odvzdušnění pro tichý chod čerpadla
Snadná montáž a nastavení - jednoduchá výměna za staré typy
Možnost otočení skříně čerpadla do požadované polohy
Jednoduché elektrické připojení přes Wilo konektor
Záruka 5 let
Technické parametry
Max. výtlačná výška 6 m - vhodné pro cca 12-20 radiátorů nebo podlahové vytápění od 80 m2 do 220 m2 plochy
Připojovací závit G 1" - připojení na trubku Rp 1/2"
Vestavná délka 130 mm
Index energetické účinnosti EEI ≤ 0,20
Max. provozní tlak 10 bar
Povolené médium - topná voda, směs vody s glykolem do 50%
Povolená teplota média od -10°C do +95°C
Povolená teplota okolí od -10°C do +40°C
Síťová přípojka 1~230V, 50/60 Hz
Příkon 3 - 40 W
Kabelový konektor 11 PF - pro kabel 3x1.5mm
Krytí IPX 4D
Hmotnost 1,8 kg

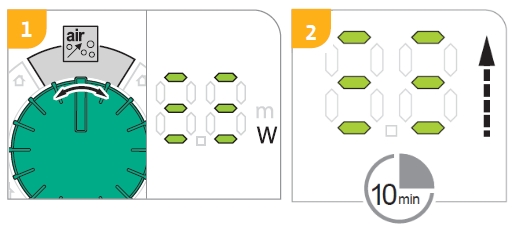

Samočinné odvzdušnění
Čerpadlo Yonos PICO je vybaveno funkce samočinného odvzdušnění, která zajišťuje tichý chod čerpadla. Tato funkce umožňuje odstranění nežádoucího vzduchu z hydraulické části čerpadla, především pak z ložisek. Po otočení ovládacího knoflíku do horní pozice "air" dojde ke spuštění funkce a čerpadlo cca 10 minut zvyšuje a snižuje průtok vody a vytlačuje vzduch ze zařízení. Po skončení odvzdušnění je nutné ovládací knoflík otočit zpět do provozní polohy. Tato funkce nenahrazuje odvzdušnění topné soustavy (odvzdušní pouze čerpadlo). Soustavu je následně nutné odvzdušnit v nejvyšším místě instalace.

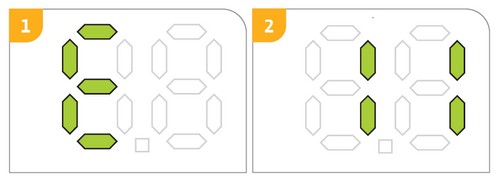

Chybová hlášení
Čerpadlo má zabudovaná čidla a vyhodnocovacího zařízení umožňuje identifikovat případnou závadu čerpadla. V případě poruchy se na displeji čerpadla zobrazí příslušný chybový kód. Seznam chybových kódů je k dispozici na webových stránkách výrobce nebo v aplikaci Wilo Assistant.

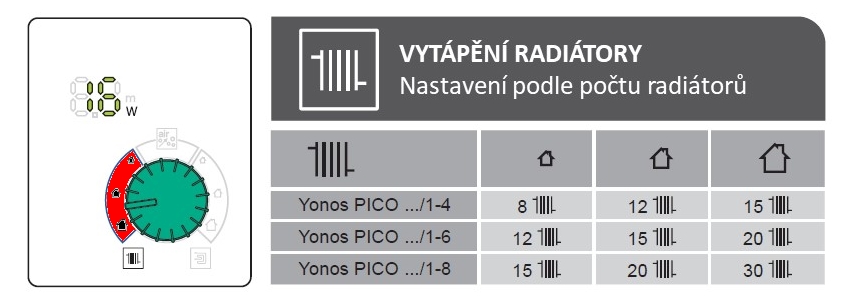

Nastavení čerpadla pro vytápění radiátory

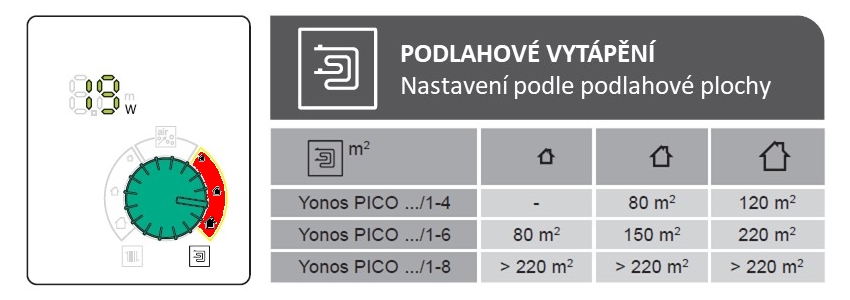

Nastavení čerpadla pro podlahové vytápění

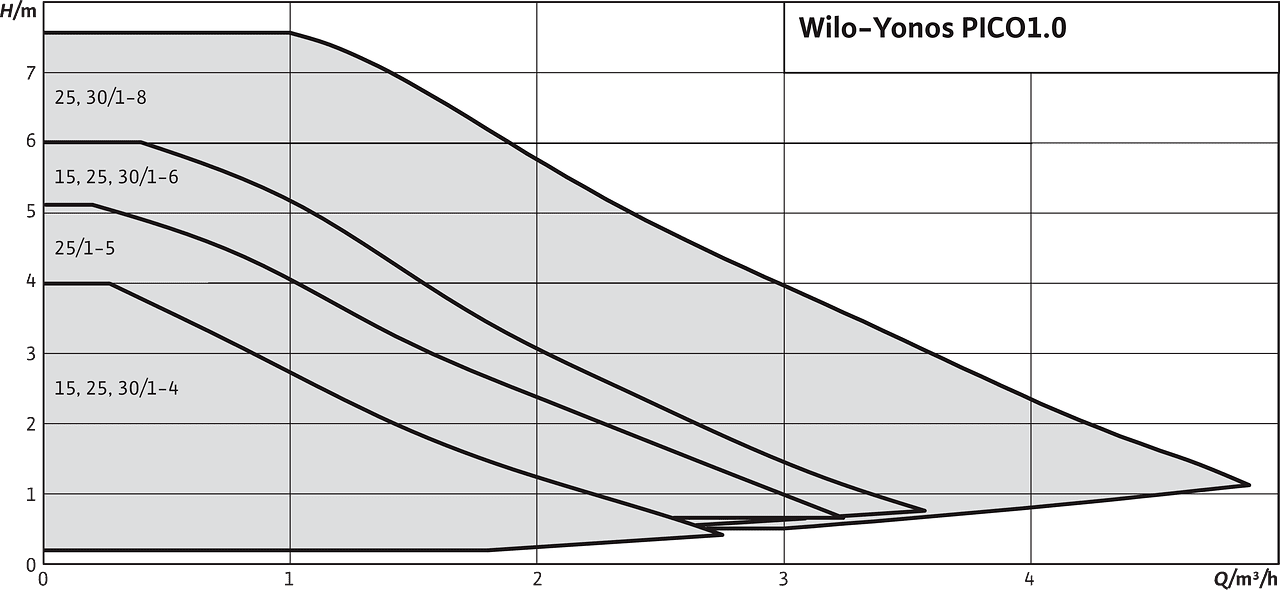

Výkonová charakteristika
Wilo Yonos PICO - předchozí generace

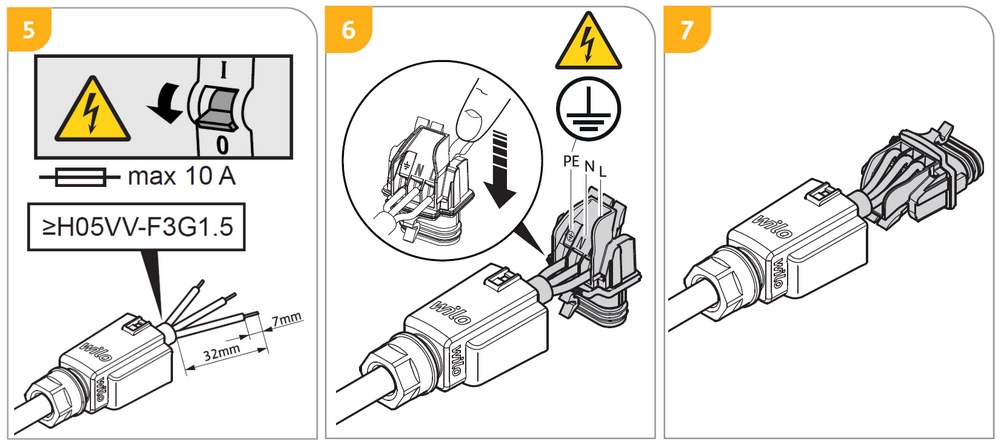

Připojení pomocí Wilo konektoru

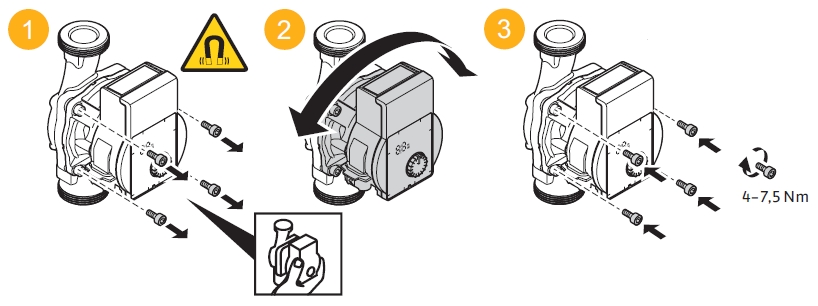

Variabilní nastavení polohy skříně a elektrické zapojení

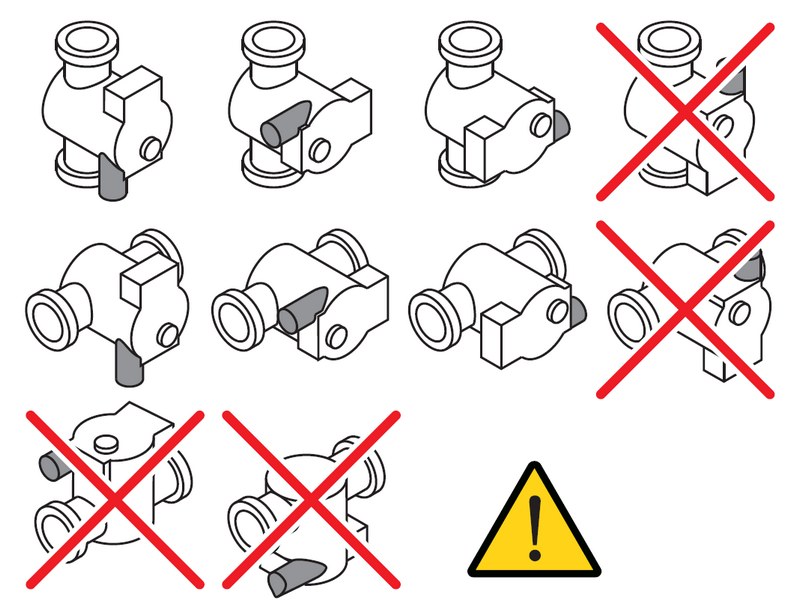

Povolené montážní polohy čerpadla
Parametry
Max. výtlak [m]6
Vestavná délka [mm]130
Připojovací závitG 1"
Připojení na trubkuRp 1/2"
Index energetické účinnosti EEI≤ 0,20
Max. provozní tlak [bar]10
Jmenovitý příkon P1 [W]3 - 40
Jmenovité napětí1 x 230 V
Stupeň krytíIP X4
Délka napájecího kabelu [m]bez kabelu
Hmotnost netto [kg]1,8
Ostatnísoučástí jsou dvě těsnění a připojovací konektor
Německá společnost Wilo je předním světovým výrobcem špičkové čerpací techniky pro zásobování vodou, odvádění a čištění odpadních vod, vytápění, chlazení a klimatizaci.
Společnost Wilo SE je koncernem se sídlem v Dortmundu sdružujícím celosvětově více jak 70 dceřiných společností. Po celém světe zaměstnává přes 7 tisíc zaměstnanců a dosahuje ročního obratu přes 30 mld. Kč, přičemž podstatnou část výnosů tvoří právě čerpací technika. Také na českém trhu patří Wilo společně s výrobci Grundfos, KSB a Sigma k nejrozšířenějším značkám, které nabízejí komplexní produktovou nabídku čerpadel. Wilo patří mezi lídry v inovacích a jeho čerpadla se vyznačují vysokou technickou úrovní, kvalitou zpracování a vysokou účinností. Jedním ze zakladatelů společnosti byl Wilhelm Opländer, který vymyslel a nechal si patentovat první oběhové čerpadlo na světě, čímž definoval nový technologický směr ve vytápění budov. V segmentu oběhových čerpadel patří společnost Wilo dodnes ke světové špičce. Špičkové kvalitě odpovídá také vyšší cena výrobků, takže čerpadla Wilo se nejčastěji využívají tam, kde je nutná 100% spolehlivost a vysoká výkonnost.

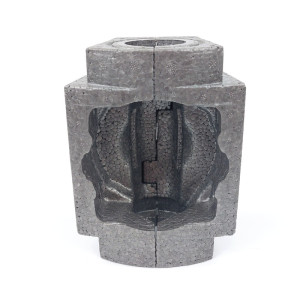

Tepelná izolace pro oběhová čerpadla Wilo Yonos PICO, Stratos PICO a Varios PICO. Izolace snižuje tepelné ztráty čerpadla až o 85% a zvyšuje energetickou účinnost systému. Originál Wilo.
Prémiové elektronické oběhové čerpadlo pro malé topné a klimatizační systémy. Automatická regulace výkonu, pět provozních režimů, ovládací panel s displejem, vysoká účinnost, včetně tepelné izolace.

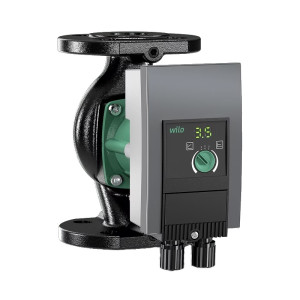

Prémiové elektronické oběhové čerpadlo pro velké topné a klimatizační systémy. Automatická regulace výkonu, pět provozních režimů vč. teplotní regulace, ovládací panel s displejem, možnost externího ovládání.

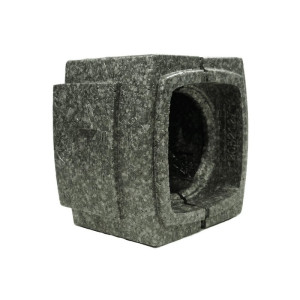

Tepelná izolace pro oběhové čerpadlo Wilo Yonos MAXO 65/0,5-16. Izolace snižuje tepelné ztráty čerpadla až o 85% a zvyšuje energetickou účinnost systému. Originál Wilo.
